单颗粒 ICP-MS 应用：水中银纳米颗粒的归宿
发布时间：2020-05-22 14:54 | 点击次数：748
过去二十年中，随着工程纳米材料产量和使用量迅速增加， 它们向环境中释放带来了潜在危害。因此，研究他们对环境影响至关重要。对环境中工程纳米材料进行合适的生态危害评价和管理，需要对工程纳米材料准确定量暴露和影响，由于环境介质中纳米粒子浓度非常低，大多数分析技术并非适合。一直以来，颗粒尺寸采用光散射（DLS）和透射电子显微镜（TEM）测量颗粒尺寸，这些常规技术对测定复杂水体中存在低浓度的胶体形态非常有限。
单颗粒 ICP-MS 可快速有效并提供更多信息的技术。它能够测定颗粒尺寸分布、颗粒数量浓度、溶解金属比例等，检测 ppb 级（ng/L）浓度纳米颗粒。而且，它能够区分不同元素粒子。
Ag，是一种是最常见被用于消费品并释放至环境中的低浓度纳米材料。本工作目的是调查 SP-ICP-MS 测定和定性环境水体中金属纳米粒子。
图 1. 地表水中银纳米粒子可能的归宿：(A) 溶解过程导致自由离子释放和更小颗粒；(B) 团聚成更大颗粒，根据团聚尺寸而沉淀离开水体；(C,D) 释放 Ag+和纳米银吸附于水中其它固相；(E) 形成可溶性复杂产物；(F) 同水中其它成分反应导致共沉淀；(G) 继续稳定的纳米银。
样品
地表水采自于加拿大蒙特利尔 Rivière des Prairies 河，0.2μm 滤纸过滤后添加银纳米粒子。水样中纳米银悬浮物加入浓度 2.5 至 33.1 μg/L，并缓慢摇匀。在 SP-ICP-MS 分析前，样品稀释低于 0.2 μg/L Ag。
悬浮银纳米粒子购于 Ted Pella 公司：柠檬酸包裹（40 和 80nm 直径）和裸露（80nm 直径）纳米银悬浮物（产品编号. 84050-40， 84050-80 和 15710-20SC）。
实验
实验数据采集使用珀金埃尔默 NexION 系列 ICP-MS 和纳米应用 Syngistix 模块软件，并使用下表的参数。
实验结果
上图为 Syngistix 数据采集交互界面，显示了地表水中银纳米离子（裸露纳米银, 标称直径 60nm，金属总浓度 200.8ng/L）信号强度与采集时间关系图。每个纳米颗粒会形成一个脉冲信号，软件将信号的积分强度自动转换成颗粒的粒径信息。整体样品中不同粒径的颗粒信息就会如上图中显示出来，横坐标代表粒径，纵坐标代表相应半径颗粒的含量。

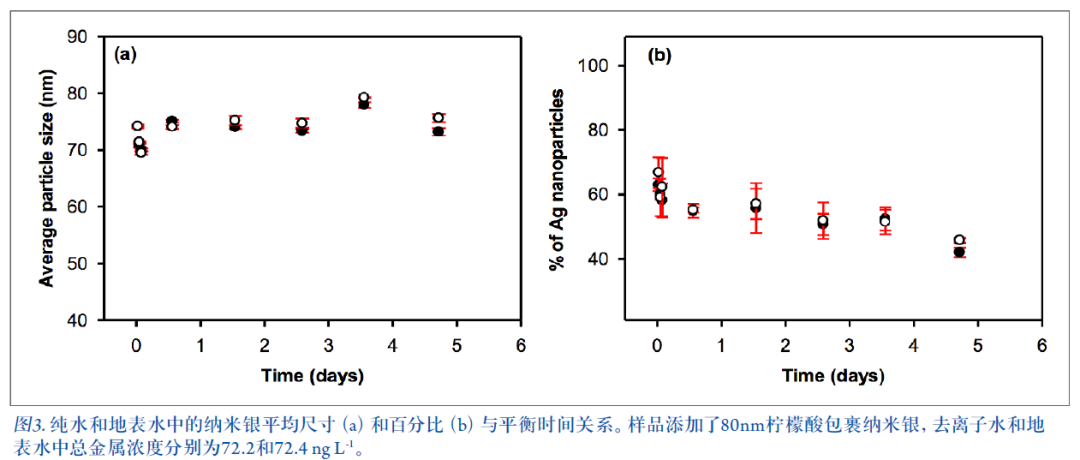

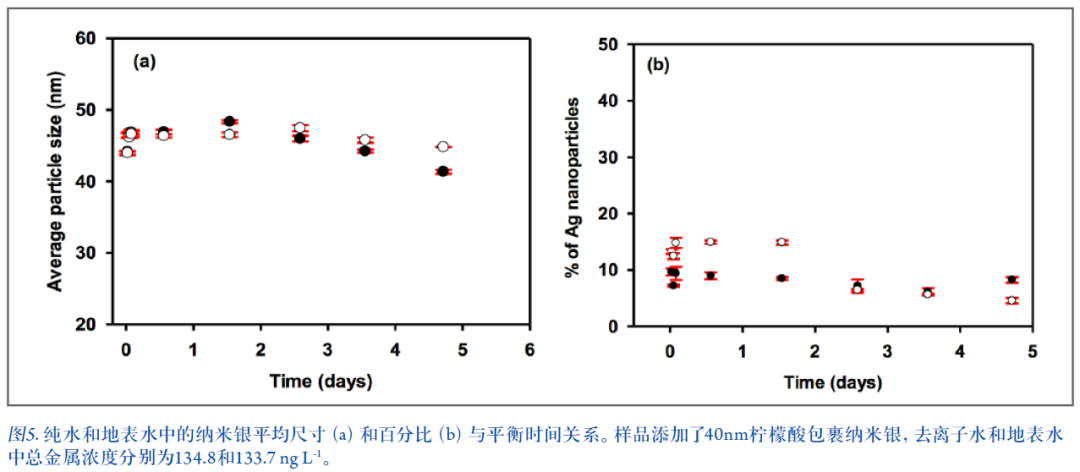

以上三图分别为纯水和地表水中，柠檬酸包裹的 80nm 银颗粒，裸露的 80nm 银颗粒，和柠檬酸包裹的 40nm 银颗粒的平均粒径和颗粒状态比例，随时间的变化。所有情况下，纳米粒子的平均颗粒尺寸保持相对稳定。是否包裹，对纳米粒子溶解情况几乎无严重影响，5 天均下降了 20% 左右。相同时间，柠檬酸包裹纳米银中可溶性银比率更高一些。
裸露的 80nm 纳米银，地表水中平均颗粒直径和颗粒百分比高于去离子水。柠檬酸包裹纳米银，二者无明显差别。这可能是由于单独纳米粒子比柠檬酸包裹纳米粒子更易团聚。但总体来说，并未观察到严重地团聚现象。
结论
采用 Syngisitx 纳米应用模块研究地表水中银纳米颗粒的行为，无需使用任何手工数据处理过程。该技术允许有效选择性测定颗粒尺寸，团聚和一定时间内溶解低浓度范围。SP-ICP-MS 可提供环境水体中低浓度的金属纳米颗粒归宿信息的唯一合适的技术。尽管这项研究只代表在特定情况下河水中纳米银颗粒测定技术的有效性，毫无疑问，也可应用于各种复杂基体中其它类型金属和金属氧化物纳米粒子。
想要了解更多详情，请扫描二维码下载完整的应用报告。
